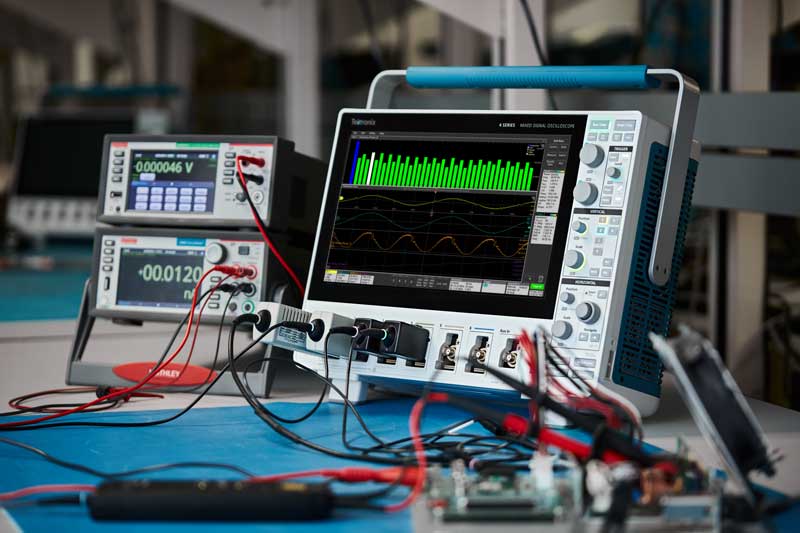

4 系列 MSO 混合信号示波器


4 系列 MSO 混合信号示波器
全新4 系列混合信号示波器拥有同类产品中超大的显示和更高的可用通道数,让您在有限的空间获得前所未有的洞察力。全新体验,符合工程师潜意识触摸操作的界面设计。

细节设计和多达 6 条Flex channel的输入通道
       任何通道都可以显示波形、频谱或两者任何一条输入通道都可连接逻辑探头来查看八条数字通道所有通道均具备出色的细节设计和准确的测量12 位垂直分辨率(高分辨率模式下可达 16 位)在所有模拟和数字通道上实时采样率高达 6.25 GS/s高达 62.5 M 点记录长度。

输入通道
4 或 6 路 FlexChannel 输入
每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入
带宽
200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz
采样率
在所有模拟/数字通道上实时采样率高达 6.25 GS/s
记录长度
31.25 或 62.5 M 点
垂直分辨率
12 位
高分辨率模式下高达 16 位
信号生成
任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac
数字电压表
4 位交流有效值电压,直流电压
直流 + 交流有效值电压
触发频率计数器
8 位
高级分析
自动功率测量
频谱视图的混合域分析
协议支持
10Base-T, 100Base-TX
CAN, CAN FD, LIN, FlexRay
I2C,SPI
I2S, LJ, RJ, TDM
I3C
MIL-STD-1553、ARINC 429
RS-232、RS-422、RS-485、UART
SENT
SPMI
USB 2.0 LS、FS、HS
显示器
13.3 英寸(338 毫米)
高清彩色 (1920 x 1080) 电容式触摸屏

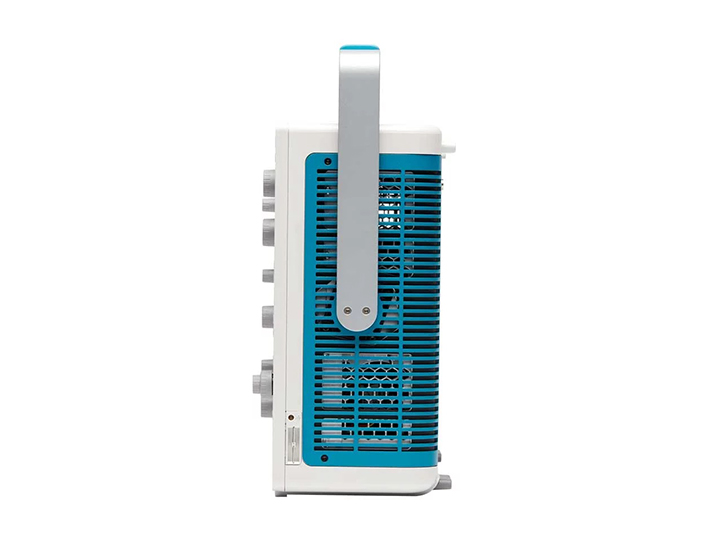

尺寸(高 x 宽 x 深)
249 毫米 x 405 毫米 x 155 毫米
(9.8 英寸 x 15.9 英寸 x 6.1 英寸)
重量
16 磅(7.3 千克)

型号 模拟带宽 模拟通道 数字通道数 采样率 记录长度 报价
MSO44 200 MHz 至 1.5 GHz 4 最多 32 条(可选) 6.25GS/s 31.25 M 至 62.5 M 点 US $8,610
配置和报价
MSO46 200 MHz 至 1.5 GHz 6 最多 48 条(可选) 6.25GS/s 31.25 M 至 62.5 M 点 US $11,500
配置和报价

  泰克
4 系列 MSO
泰克
MDO4000C
Keysight
4000T X-系列
LeCroy
HDO4000A 系列
Rohde & Schwarz
RTA4000 系列
带宽 200 MHz 至 1.5 GHz 200 MHz 至 1 GHz 200 MHz 至 1.5 GHz 200 MHz 至 1 GHz 200 MHz 至 1 GHz
模拟通道 4 或 6 4 2 或 4 4 2 或 4
数字通道(可选) 最多 48 16 16 16 16
采样率(所有通道) 6.25GS/s 高达 5 GS/s 2.5 GS/s 2.5 GS/s 2.5 GS/s
垂直分辨率 12 位 8 位 8 位 12 位 10 位
记录长度(所有通道) 31.25 M
62.5 M(可选)
20 M 4 M 12.5 M
25 M(可选)
100 M
集成任意波形/函数发生器(可选) 1 x 50 MHz 1 x 50 MHz 2 x 20 MHz -- 1 x 25 MHz(可选)
串行总线解码
显示器 13.3 英寸触摸屏
(1920 x 1080)
10.4 英寸
(1024 x 768)
12.1 英寸触摸屏
(800 x 600)
12.1 英寸触摸屏
(1280 x 800)
10.1 英寸触摸屏
(1280 x 800)
标准保修 3 年 3 年 3 年 3 年 3 年

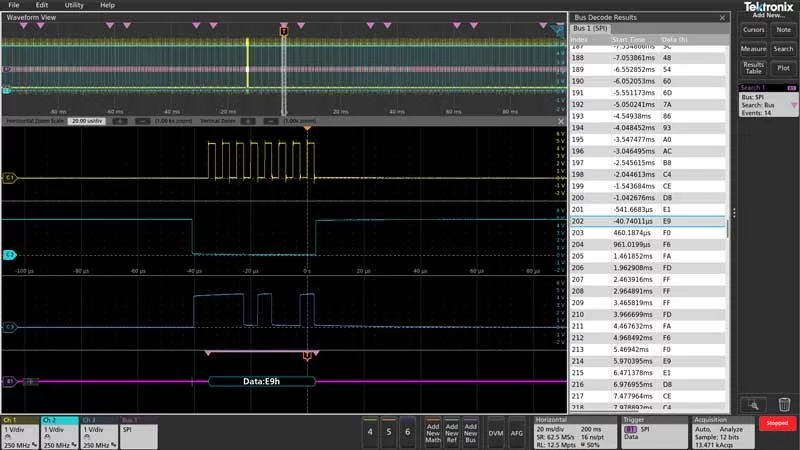

嵌入式串行总线分析
       串行总线解码和触发选项将 4 系列 MSO 转变为利用自动解码、触发和搜索功能调试串行总线的工具。
       I2C,SPI
       RS-232 / 422 / 485 / UART
       10BASE-T / 100BASE-TX 以太网
       USB 2.0
       CAN/CAN FD、LIN、FlexRay
       SENT
       I2S/LJ/RJ/TDM
       MIL-STD-1553 / ARINC 429
       I3C
       SPMI

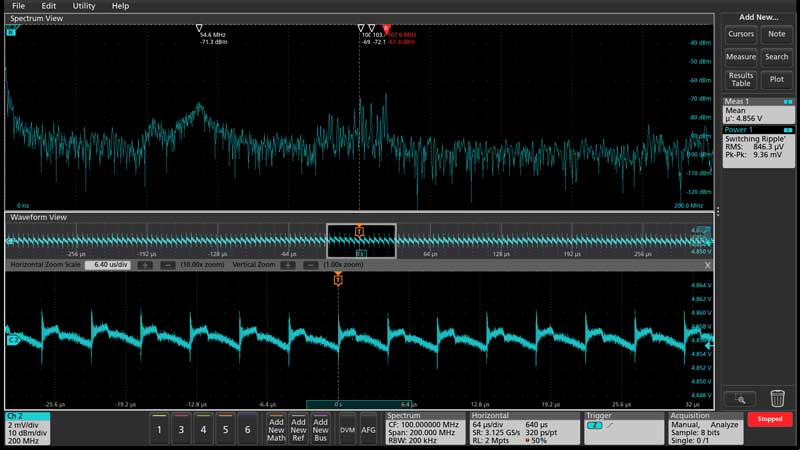

电源完整性
       如今的电路板可以有 20 个或多的电源轨,其中有许多只有几伏,且有严格的噪音限制。
       多达 6 条模拟输入通道
       兼容的低噪音电源纹波探头

电源测量和分析
       4 系列不仅待机功率较低、开关速度快且噪音限制严格,而且能加快电源故障排除、优化和验证。
       手动或可选自动化
       交流线路和谐波测量
       开关损耗分析
       直流轨测量
       智能电源探头解决方案
       电流探头
       电源纹波电压探头
       差分电压探头
       光隔离探头

汽车 ECU 设计
       汽车系统要求在 ECU、传感器与执行器之间实现准确通信。
       混合信号视图,让加工商可将视线投向传感器、执行器、开关和电源之外
       使用可选的频谱视图,结合波形和频谱分析,快速进行噪声搜索
       CAN、CAN FD、LIN、FlexRay 和 SENT 流量的解码和触发

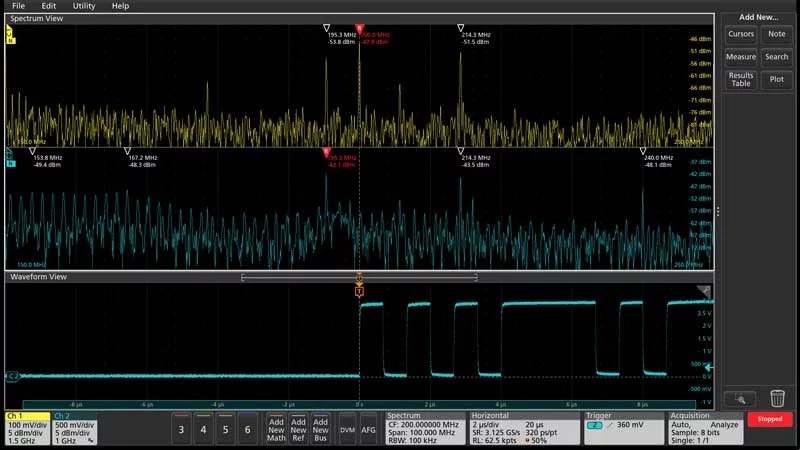

电磁干扰 (EMI) 故障排除
       使用“频谱视图”选项,4 系列 MSO 上的每条模拟通道都可以向您显示时域波形、频谱或两者。时间和频率图同步,帮助您快速确定哪些信号被干扰,哪些信号是干扰源。

       使用您所需的正确工具立即开始使用。我们的专家预先选择了五个关键应用的适合附件,让您快速地解决问题:
       功率电子
       电源完整性
       串行总线解码
       EMI 预一致性
       无线嵌入
